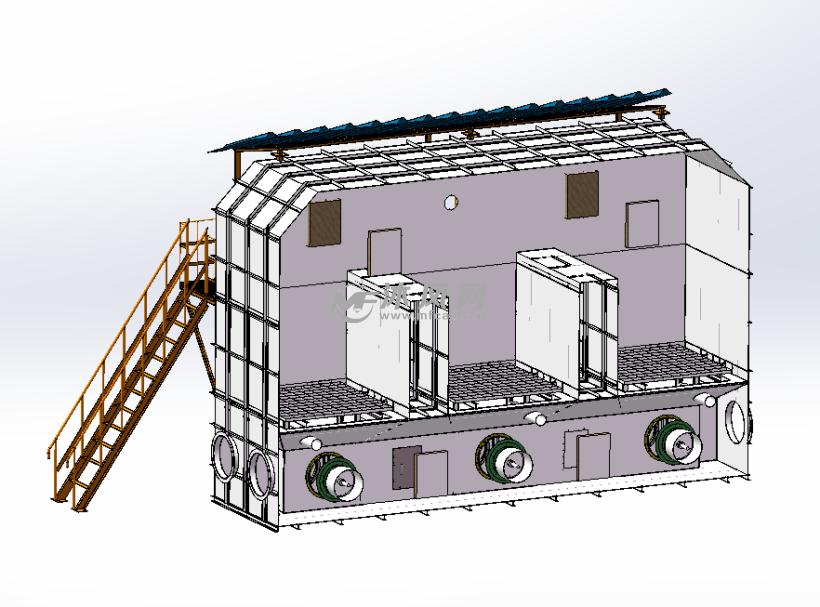

在VOCs廢氣治理係統的設計過程中，用於輸送工業VOCs廢氣的管道常常會選用金屬材質。VOCs廢氣中的氣固混合物和氣體汙染物在匯入金屬管道後的流動過程中可能會產生靜電，除此之外，非金屬管道、儀表、設備等均可能會產生靜電，而靜電對於化工生產和廢氣治理都有很大的危害。靜電極易產生局部磁場、設備管道表麵吸附灰塵與細小纖維、火花放電等現象，造成儀表電子設備不正常工作，引起人身體的電擊傷害，甚至在易爆炸危險環境內造成燃燒爆炸，尤其對於輸送可燃易爆的流體管道，必須迅速地清除管道上的靜電，因此在RTO廢氣治理解決方案中可靠的靜電接地設計是非常重要的。

一、工業管道的定義是怎樣的？

在《壓力管道安全技術監察規程—工業管道》(TSG D0001－2009)當中，對工業管道有如下的定義：本規程適用於同時具備下列條件的工藝裝置、輔助裝置以及界區內公用工程所屬的工業管道(以下簡稱管道)：

1、高工作壓力大於或等於0.1MPa(表壓，下同)的；

2、公稱直徑大於25mm的；

3、輸送介質為氣體、蒸汽、液化氣體、高工作溫度高於或者等於其標準沸點的液體或者可燃、易爆、有毒、有腐蝕性的液體的。

RTO等廢氣治理係統中所使用到的，就是符合該標準的工業管道。

二、哪些情況下需要管道進行防靜電跨接？

在《壓力管道安全技術監察規程—工業管道》(TSG D0001－2009)第八十條對法蘭跨接防靜電有如下的規定：有靜電接地要求的管道，應當測量各連接接頭間的電阻值和管道係統的對地電阻值。

當數值超過《壓力管道規範—工業管道》(GB/T20801-2020)或者設計文件的規定時，應當設置跨接導線(在法蘭或者螺紋接頭間)和接地引線。

即將於2021年6月1日實施的新規範《壓力管道規範—工業管道 第4部分製作與安裝》(GB/T20801.4-2020替2006版)第10.12.1條規定：設計有靜電接地要求的管道，當每對法蘭、螺紋接頭或其他接頭間電阻值大於0.03Ω時，應設導線跨接。

另外，在《工業金屬管道工程施工規範》(GB 50235—2019)第7.13.1條同樣規定：設計有靜電接地要求的管道，各段管子間應導電。當每對法蘭或其他接頭間電阻值超過0.03Ω時，應設導線跨接。

此外，《化工企業靜電安全檢查規程》(HG/T23003-92)作為靜電安全檢查的行業標準，其中第5.1.2條規定：金屬設備與設備之間，管道與管道之間，如用金屬法蘭連接時可不另接跨接線，但必須有兩個以上的螺栓連接。

我們認為：在RTO廢氣治理係統中，並非所有金屬管道法蘭必須全都跨接，是否硬性需要跨接，要看其設計文件是否有靜電接地要求；如果設計中並無明文要求，隻可通過測量電阻值的方式確定，當法蘭間的電阻值超過0.03Ω時，則需有導線跨接，其他情況則要通過法蘭緊固的方式或金屬螺栓的數量來判斷是否需要跨接。

當然，在治理VOCs的過程中還需綜合考慮RTO係統中的廢氣組分伴隨有一些特殊介質，如氣固混合物、氫氣等，例如氫氣的分子量小，極易發生泄漏，且爆炸極限範圍較廣，所以為安全起見應設置高等級的靜電接地措施。
