偏光片核心生產工藝及廢氣處理方案
偏光片核心生產工藝及廢氣處理方案摘要
偏光片核心生產工藝及廢氣來源1. 四大工序與汙染產生點工序工藝描述廢氣主要成分廢氣特點TAC膜塗布三醋酸纖維素膜表麵塗布功能層乙酸乙酯、丙酮、丁酮（濃度800–2000 mg/m³）高VOCs，含微量增塑劑揮發物PVA延伸染色PVA膜碘染色+雙向拉伸碘蒸氣、醋酸、異丙醇含腐蝕性氣體，易結晶堵塞管道複合壓合TAC/PVA/保護膜多層熱壓複合環氧樹脂固化劑揮發物（如乙二醇單乙醚）中低濃度，難降解有機物
偏光片核心生產工藝及廢氣來源
1. 四大工序與汙染產生點
| 工序 | 工藝描述 | 廢氣主要成分 | 廢氣特點 |
|---|---|---|---|
| TAC膜塗布 | 三醋酸纖維素膜表麵塗布功能層 | 乙酸乙酯、丙酮、丁酮（濃度800–2000 mg/m³） | 高VOCs，含微量增塑劑揮發物 |
| PVA延伸染色 | PVA膜碘染色+雙向拉伸 | 碘蒸氣、醋酸、異丙醇 | 含腐蝕性氣體，易結晶堵塞管道 |
| 複合壓合 | TAC/PVA/保護膜多層熱壓複合 | 環 氧樹脂固化劑揮發物（如乙二醇單乙醚） | 中低濃度，難降解有機物 |
| UV固化 | 保護層光固化 | 丙烯酸酯單體、光引發劑裂解苯係物 | 瞬間高濃度，含異味物質 |
2. 技術難點
碘蒸氣處理：常溫下結晶（升華點184℃），易沉積在管道內壁；
混合溶劑回收：塗布廢氣含3種以上溶劑，分離提純難度大；
多層複合廢氣：不同工序廢氣性質差異大，需分級處理。

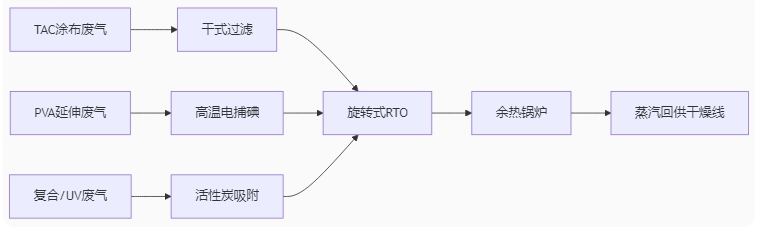

推薦廢氣處理方案：旋轉式RTO + 分級預處理
一、工藝設計
1. 分級預處理係統
TAC塗布廢氣：幹式過濾箱（去除≥0.5μm顆粒） + 冷凝回收（-5℃預冷回收乙酸乙酯）
PVA延伸廢氣：
▶ 高溫電捕碘裝置：廢氣加熱至200℃防止碘結晶 → 靜電捕集碘（純度＞95%，可回用）
▶ 堿洗塔：中和醋酸氣體（NaOH溶液循環）複合/UV廢氣：活性炭吸附箱（吸附難降解有機物）
2. 旋轉式RTO核心參數
| 項目 | 參數 | 優勢 |
|---|---|---|
| 操作溫度 | 880℃（碘完全分解溫度≥800℃） | 徹底分解碘蒸氣及苯係物 |
| 分區設計 | 12扇區旋轉蓄熱體 | 抗碘結晶堵塞，維護周期延長3倍 |
| 矽鋁陶瓷蓄熱體 | 耐碘腐蝕專用配方 | 壽命＞5年（傳統陶瓷僅2年） |
3. 餘熱回收配置
煙氣出口250℃ → 餘熱鍋爐產生0.8 MPa蒸汽
蒸汽用於：
▶ 40%供PVA延伸線烘幹箱
▶ 60%供廠區空調/清洗線
