旋轉式RTO+CO及餘熱回收技術的應用摘要
摘要：電子及印刷等行業中塗布機產生的高濃度揮發性有機廢氣(VOCs)濃度較高,部分產生高濃度揮發性有機廢氣(VOCs)的企業,由於排放總量限製,采用單一的焚燒工藝並不能達到排放總量限值的要求,需要采用組合工藝進行治理。詳細描述了旋轉式RTO(旋轉
摘要：電子及印刷等行業中塗布機產生的高濃度揮發性有機廢氣(VOCs)濃度較高,部分產生高濃度揮發性有機廢氣(VOCs)的企業,由於排放總量限製,采用單一的焚燒工藝並不能達到排放總量限值的要求,需要采用組合工藝進行治理。詳細描述了旋轉式RTO(旋轉式蓄熱式焚燒爐)+CO(催化燃燒爐)的工藝原理及其治理效果。測試結果表明,采用旋轉式RTO+CO對高濃度廢氣可達99.9%以上的淨化效率。
1 廢氣基礎參數及治理要求
某電子企業6條塗布機生產過程中，使用大量的有機溶劑，在塗布機頭及烘箱段產生高濃度有機廢氣，廢氣基礎參數如表1所示。
由於該電子企業受環評批複的排放總量限值，除需要達到地方標準外，還需複合年排放低於3.6t的總量排放要求，根據使用量及排放總量限值計算，淨化係統所需淨化效率應大於99.86% ；根據使用量對應的廢氣濃度為3 984 mg/m3 ；根據排放總量限值排氣濃度需小於5.56 mg/m3。
2 有機廢氣治理工藝原理
2.1 治理係統工藝流程

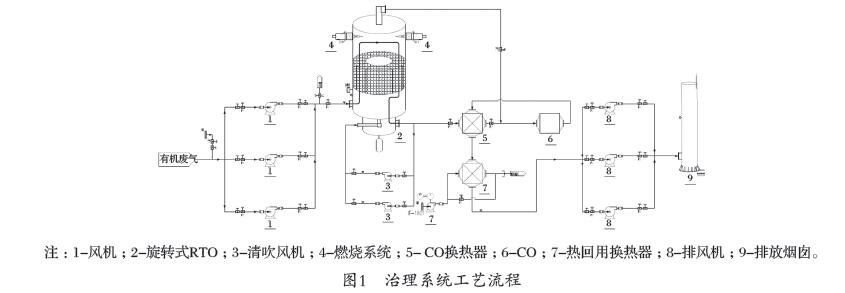

該企業廢氣風量大，濃度高，淨化效率需達到99.9%，才能達到環評批複的排放總量限值。采用單一的焚燒工藝並不能達到排放總量限值的要求，需要采用組合工藝進行治理。旋轉式RTO治理有機廢氣，在焚燒溫度達到800 ℃以上，淨化效率可達99%以上[1]，CO在達到催化劑工作溫度下，淨化效率可達95%以上[2]。該類廢氣治理工藝，可采用旋轉式RTO+CO工藝進行治理，RTO淨化效率>99%，CO設計淨化效率>92%，總淨化效率可達99.9%，達到排放總量限值要求下的>99.86%的淨化效率要求。係統運行時，通過送風機將尾氣送入RTO進行淨化99%以上的VOCs，RTO淨化後通過CO換熱器預熱，再同RTO爐膛取熱混合達到CO催化劑的工作溫度，進一步淨化92%以上的VOCs，達到設計要求 ；CO淨化後的尾氣，首先通過CO換熱器將進氣進行預熱[3]，換熱後的尾氣可再次熱回用用於加熱新鮮風供車間烘箱使用，降溫後的尾氣通過排風機送至煙囪達標排放。治理係統工藝流程如圖1所示。
2.2 設備及運行參數
2.2.1 旋轉式RTO
旋轉式RTO由上室體（蓄熱層、爐膛RTO）及下室體（旋轉閥）組成，具體如圖2和圖3所示，RTO運行參數見表2。RTO采用上下室體結構，氣密封形式，可防止泄露產生，保證長期運行穩定性。
2.2.2 CO

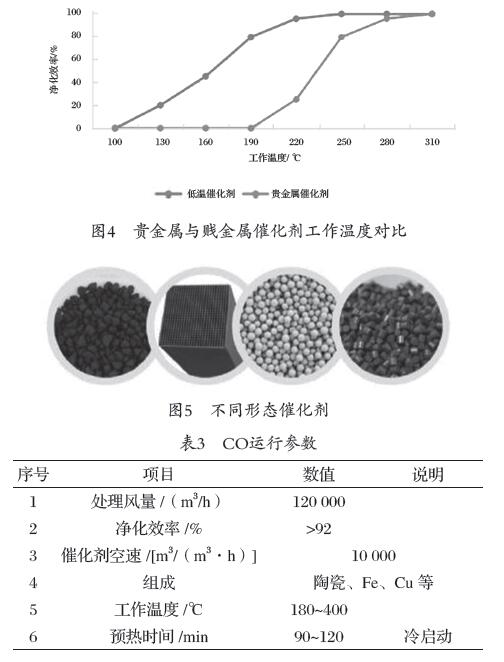

經RTO處理的尾氣，濃度低，小於100 mg/m3，可采用適用於低濃度的低金屬氧化物催化劑進行治理，相對於高濃度廢氣用的貴金屬催化劑工作溫度低[4]，可節約能耗（見圖4）。催化劑結構存在多種形態（見圖5），采用顆粒狀催化劑可增加氣體與催化劑的接觸，針對低濃度廢氣穩定淨化效率。本係統采用低溫金屬氧化物顆粒狀催化劑，工作溫度在220 ℃以上時，淨化效率可達92%以上。CO運行參數如表3所示。
2.3 係統熱平衡分析及餘熱回用

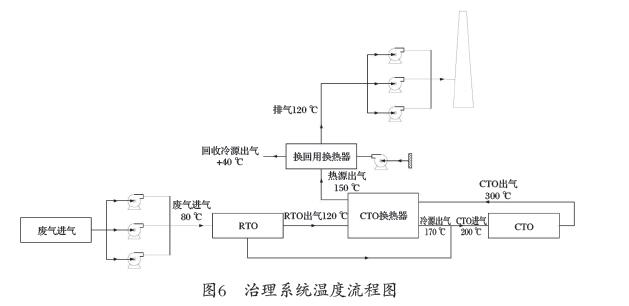

治理係統溫度流程圖如圖6所示，CO經CO換熱器出口與廢氣總進口溫升為75 ℃，熱輻射損失約10 ℃，係統總體溫升需求為85 ℃。廢氣濃度3984 mg/m3，根據廢氣不同成分熱值如表4所示，廢氣對應熱值熱值為1.379×1010 J/m3，可產生廢氣溫升約為88.6 ℃，可滿足係統運行所需的熱量需求，係統預熱結束且正常生產運行時，不需要消耗額外的天然氣。同時CO尾氣155 ℃，可用於餘熱回用於車間烘箱，將90 000 m3/h可溫升40 ℃，等同於約128 m3/h天然氣產生的熱量，天然氣按3.6 元/m3計，節約燃氣成本約221萬元/年，在處理廢氣達標的同時，產生較大的經濟效率。
3 治理效果

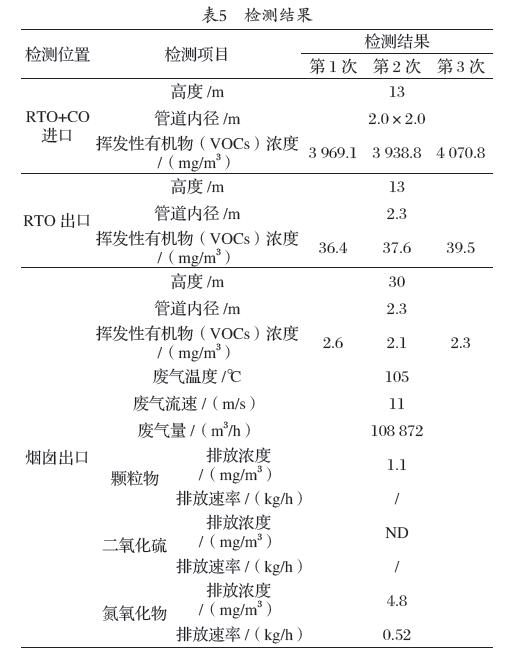

檢測結果如表5所示。
根據檢測結果，廢氣進口平均（jun1）濃度3992.9 mg/m3，RTO處理出口平均濃度37.8 mg/m3，CO處理出口2.3 mg/m3，RTO淨化效率99.1%，CO淨化效率93.9%，係統總淨化效率>99.9%。檢測結果表明，係統整體達到了處理要求，取得了良好的效果。
4 結語
高濃度廢氣中，對總量限值或排放廢氣濃度較高如塗布機、化工、製藥等行業的廢氣，僅靠單級RTO無法滿足排放限值或排放標準的要求，若采用新風稀釋進口濃度後采用RTO處理來達標，RTO投資成本將增加並無經濟效益，同時總排放量並未減少，不具有環境效益。而由於廢氣濃度高，熱量有富餘，采用RTO+CO工藝是提高淨化效率，同時降低總量排放的有效措施，同時具備餘熱回用的經濟效率，一舉兩得，有較好的經濟和環境效益。
